옥외광고사 기출풀이- 옥외광고물의 설계 및 시공

누전차단기 설치 기준 · 구조력(부재력) · 광고판 재료 · 모살용접 · 형강 플랜지 두께

이번 문제들은 전기 안전, 구조력 계산, 합성수지 재료 성질, 용접 이론, 형강 규격 등
4과목(설계·시공)의 핵심 개념을 묻는 기출로, 실무 이해도와 암기력 모두 필요한 유형입니다.



66번

누전사고로 인한 감전사고와 전기화재 등을 방지하기 위하여

누전차단기를 설치해야 하는 장소가 아닌 것은 무엇인가?
가. 30V를 초과하는 금속제 외함으로 덮인 기계기구를 사람이 접촉하기 쉬운 장소에 설치되어 있는 경우
나. 300V를 초과하는 작압전로
다. 아케이드 조명설비나 습기가 많은 장소에 시설한 전선로
라. 사람이 닿기 쉬운 장소에 시설한 옥외전선로

정답: 가

해설

누전차단기가 필요한 장소는 다음과 같다.

• 300V 이상 전로
• 습기 많은 환경
• 인체 접촉 위험이 큰 환경

그러나 **‘30V 초과 금속제 외함’**은 전압·위험도가 상대적으로 낮으며
누전차단기 ‘필수 설치 대상’이 아니다.

---

 67번

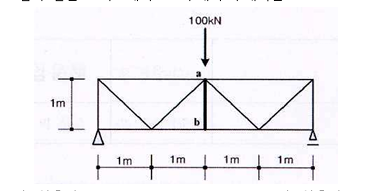

그림과 같은 트러스에서 ab 부재의 부재력은?

가. 압축력 20kN
나. 압축력 50kN
다. 압축력 100kN
라. 0kN

정답: 라

해설



---

✅ 68번

광고판 재료 중 합성수지재료에 관한 설명으로 틀린 것은?

가. 요소수지는 열경화성수지로서 무색으로 착색이 자유롭고 내열성이 크다.
나. 에폭시수지는 내약품성 및 내열성이 우수하고 금속접착에 적당하다.
다. 아크릴 수지는 가공이 용이하나, 정전기 발생 및 표면에 상처가 나기 쉽다.
라. 페놀수지는 전기 절연성과 내열성이 크며, 내알칼리성이 크다.

정답: 라

해설

페놀수지는

• 내열성, 내수성은 우수하나
• 알칼리에는 약한 성질을 가진다.

따라서 "내알칼리성이 크다"는 틀린 설명.

나머지는 모두 옳은 성질.



 69번

다음은 강구조의 모살용접에 대한 설명으로 틀린 것은?

가. 모살용접의 유효길이는 유효길이에 유효용접 두께를 곱한 것으로 한다.
나. 모살용접의 유효길이는 모살용접의 종길이에 2배의 모살사이즈를 공제한 값으로 하여야 한다.
다. 모살용접의 유효 용접 두께는 모살사이즈의 0.5배로 한다.
라. 규모모살과 출력모살용접의 유효길이는 목두께의 중심을 잇는 용접 중심선의 길이로 한다.

정답: 다

해설

모살용접의 유효 두께는
→ 모살 사이즈 × 0.707(정확한 공식)

즉, 약 0.7배이며,
0.5배라는 문장은 틀린 설명이다.

나머지 문항은 모살용접 기준과 일치한다.

모살용접(Fillet Weld)이란? 모살용접은 두 부재가 직각 또는 비스듬하게 만나는 모서리(코너, 엣지)를 삼각형 단면 형태로 채워 붙이는 용접 방식입니다. 즉, 두 금속의 겹침·맞댐·T자 결합부에 자주 사용되는 가장 보편적인 용접 형식]  단면이 삼각형(∠) 형태가 되는 것이 특징! 모살용접의 핵심 특징 ✔ ① 구조물이 만나는 모서리 부분을 용접 T형 이음 겹침 이음 모서리(엣지) 이음 ✔ ② 용접 단면이 삼각형(필릿) 형태 이 삼각형의 높이 또는 한 변의 길이를 모살 사이즈라 한다. ✔ ③ 강도 확보가 쉬워 가장 널리 쓰임 철골구조(간판 철재 프레임), 거치대, H형강 보강, 금속 구조물 제작 등에서 기본적으로 사용된다. ✔ ④ 위치 제한이 적어 시공성 우수 수평, 수직, 하향, 상향 모두 가능 현장 시공에 매우 적합 모살용접의 용어 정리 — 시험 필수 ① 모살사이즈(Fillet Size)② 유효 용접 두께③ 유효 용접 길이 전체 용접 길이에서 양끝 2배의 사이즈를 공제한 길이 (ex. L – 2a) = 모살사이즈 × 0.707 → 기출에서 단골 문제 → “0.5배로 한다”는 오답 패턴 삼각형 한 변의 길이 또는 유효 치수 → 보통 a 값으로 표기

70번

다음 그림과 같은 형강의 플랜지 두께는?

(그림: 벤딩부 14mm / 웹 두께 9mm / 플랜지 부분 표시)
가. 14mm
나. 9mm
다. 340mm
라. 250mm

• 정답: 가그림에서 위쪽 두꺼운 부분(플랜지)에 표기된 값은 14mm이다.
  9mm는 웹(web) 두께이며, 폭·높이 값은 전체 형상을 나타내는 치수이다.
• 따라서 플랜지 두께는 14mm(가).
• 해설

---

마무리

66~70번은 실제 옥외광고물 시공·설계 현장에서 자주 접하는
전기 안전, 구조부재, 재료 특성, 용접 기준, 형강 규격을 묻는 문제로
정확한 암기와 실무적 이해가 매우 중요합니다.
